08 - Il sensore integrato TM002
- Ultima modifica: Mercoledì, 17 Agosto 2016 18:46
- Scritto da Alessandro

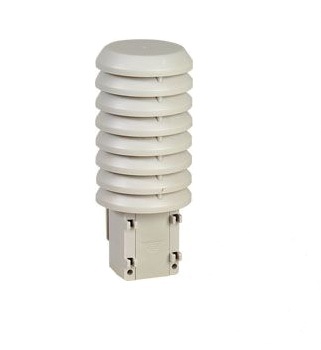

Il sensore integrato art. TM002, prodotto dalla Lorix S.r.L., è la versione ad alta precisione del sensore TM001. Racchiude al suo interno il sensore di temperatura, di pressione e di umidità. E’ un sensore di tipo monolitico con uscita digitale di ultima generazione dalle caratteristi di precisione e stabilità nel tempo eccezionali. Tutti gli stadi di elaborazione dei segnali (sensore, convertitore A/D, riferimento di tensione e filtri digitali) si trovano su un unico chip, quindi il rumore sulle misure è ridotto al minimo, si pensi che il sensore di pressione è in grado di misurare variazioni dovute all’altitudine dell’ordine di qualche centimetro. Il sensore è contenuto all'interno di uno schermo solare in PVC che minimizza l'effetto della radiazione del sole sulla misura della temperatura e può essere installato su palo (diametro fino a 20mm, o a parete). E' collegato alla stazione meteo atraverso un cavo di 1,5m con connettore RJ45.
Caratteristiche del sensore di umidità:
temperatura operativa -40°C +125 °C
range operativo 0-100 %RH
precisione +- 1,8%RH
risoluzione 0,04%RH
stabilità a lungo termine <0,25 %RH/anno
Caratteristiche del sensore di pressione:
temperatura operativa -40°C +125°C
range operativo 300 – 1100 hPa
precisione +- 1%hPa
Caratteristiche del sensore di temperatura:
range operativo -40°C +125°C
precisione +- 0,2°C
risoluzione +-0,01°C
stabilità a lungo termine <0,02 °C/anno
Caratteristiche dello schermo solare:
Tipologia passivo
Sovrastima tempereatura 1,2 °C max (Radiazione solare 900W/m2)
